2025 تصميم جديد 4000*2000mm 5axis Waterjet قطع آلة القطع سعر المصنع

حصة ل:

4000*2000mm 5 آلة قطع Waterjet محور

نموذج:
Head4020SA
المنتج العلامة التجارية:
HEAD

توافر الحالة:



رسالتك سلة الاستفسارات

وصف المنتج

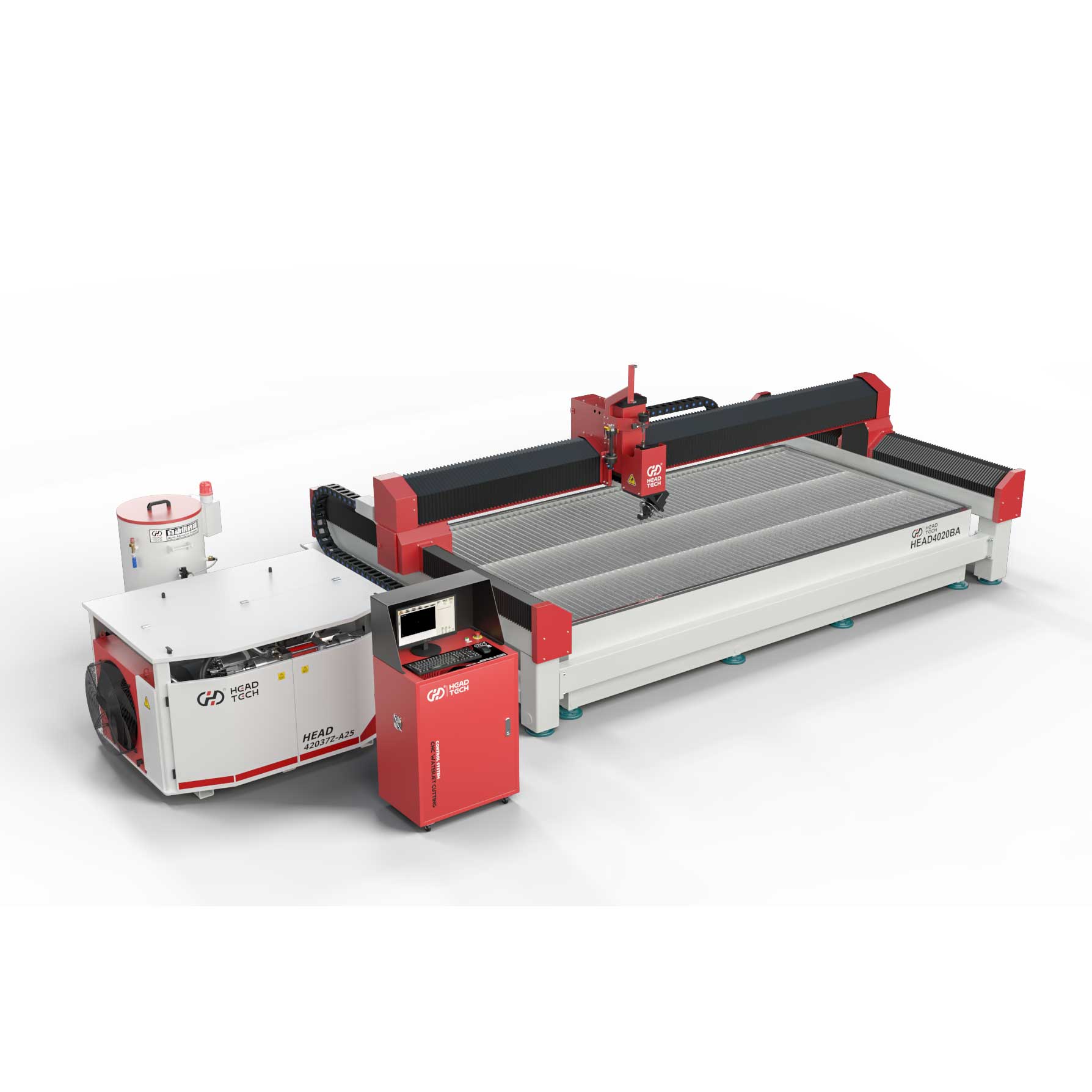

4020BA C 系列五轴平台正面

حماية Bellows المتقدمة: التصميم المنحدر داخليًا بالكامل يزيل تراكم الماء والحطام ، ويمنع التآكل ويمدد عمر الماكينة بشكل كبير.
دقة القطع المحسّنة: يضمن قضبان الدليل المعززة مع كتل الصحف عالية الارتجال الاستقرار الفائق ، مما يوفر دقة متسقة على مستوى الميكرون على كل قطع.
تصميم الصيانة السريعة: يتيح نظام إدارة الكابلات المتكامل وخرطوم الكشط الخارجي مع تركيبات التوصيل السريع التشخيص بشكل أسرع واستبدال الأجزاء الخالية من الأدوات ، مما يقلل من وقت التوقف.
استرداد الزيت الصديق للبيئة: يمنع نظام التشحيم والاسترداد للزيت التلوث ، مما يضمن بيئة عمل أنظف وتقليل التكاليف التشغيلية.

المعلمات الفنية

هيكل المنصة		نموذج	سافر المحور السيني	سافر المحور ص	سافر المحور z	ارتفاع خزان المياه	حمولة خزان المياه	أقصى سرعة الخمول	دقة قطع	دقة تحديد المواقع	كرر دقة تحديد المواقع
القنوات	أحادي	Head-2015ma	2000mm	1500mm	150mm	900mm	500 كجم/㎡	9m/دقيقة	± 0.1mm	± 0.05mm/500mm	± 0.03mm/500mm
	أحادي	Head-2515ma	2500mm	1500mm	150mm	900mm	500 كجم/㎡	9m/دقيقة	± 0.1mm	± 0.05mm/500mm	± 0.03mm/500mm
	متفرق	Head-2030SA	2000mm	3000mm	150mm	750mm	500 كجم/㎡	9m/دقيقة	± 0.1mm	± 0.05mm/500mm	± 0.03mm/500mm
		Head-2060SA	2000mm	6000mm	150mm	750mm	500 كجم/㎡	9m/دقيقة	± 0.1mm	± 0.05mm/500mm	± 0.03mm/500mm
		Head-3020SA	3000mm	2000mm	150mm	750mm	500 كجم/㎡	9m/دقيقة	± 0.1mm	± 0.05mm/500mm	± 0.03mm/500mm
		Head-3060SA	3000mm	6000mm	150mm	750mm	500 كجم/㎡	9m/دقيقة	± 0.1mm	± 0.05mm/500mm	± 0.03mm/500mm
		Head-4020SA	4000mm	2000mm	150mm	750mm	500 كجم/㎡	9m/دقيقة	± 0.1mm	± 0.05mm/500mm	± 0.03mm/500mm

منصة القطع

صب بثق من قطعة واحدة ، استقرار طويل الأجل

تقسيم خزان المياه منصة لخفض تكاليف الصيانة

محور z قابل للبرمجة ، قادر على تلبية متطلبات العملية المختلفة

شبكة عالية القوة ، لا تشوه تحت الحمل الثقيل

يعتمد قطعة قماش قابلة للطي متكاملة مقاومة للتربة لتحقيق الحماية الشاملة والصرف التلقائي

يجعل توزيع الوزن على غرار الهرم القاعدة أكثر استقرارًا من الجزء العلوي من البرج ، مما يضمن أن يكون مركز الثقل قريبًا من الأرض. حتى في السرعات العالية ، فإن الجهاز بأكمله مستقر مثل صخرة.

سمات

1. تبني قطعة قماش قابلة للطي قابلة للطي متكاملة للمنحرة الداخلية ، وسوف يتدفق الماء لأسفل ، مما يجعلها أقل عرضة لتراكم الماء. يتبع هيكل الختم الوقائي بالكامل مفهوم التصميم الدولي المتطور ، مما يطيل بشكل كبير عمر خدمة الأداة الآلية ، مما يقلل بشكل فعال من تكاليف الصيانة ، وقيادة الاتجاه السائد في صناعة قطع المياه

2. تصميمات دليل زيت التصميم على الإطار وتجهيزها بأجهزة التجميع السفلية لمنع تراكم زيت التشحيم بشكل فعال من التأثير على دقة المسمار ، مع تسهيل التنظيف المركزي وصيانة زيت النفايات.

3. اعتماد كمبيوتر تحكم صناعي مخصص ، مزود بمعالج Intel ، ذاكرة 4 جيجابايت ، محرك أقراص صلبة 128 جيجابايت ، ومثبت مع نظام تشغيل Windows 10. الاستقرار العام للجهاز أعلى من جهاز الكمبيوتر الشخصي.

4. حدد سلاسل السحب المذكورة بالكامل ذات الجودة العالية المرفقة ، واستخدم مواد نايلون عالية الجودة ، ولديها بنية صلبة ، وتحمل درجات الحرارة القصوى ، وضمان خدمة طويلة الأجل. حماية الكابلات بشكل فعال من الضرر. سطح سلسلة السحب ناعمة ومستقرة ، مما يقلل من المقاومة والاحتكاك مع القصبة الهوائية ، ويمتد بهدوء ، ودعم التشغيل المستمر عالية السرعة.

مضخة الضغط العالي

191C70D2-39E2-47EE-A07A-AD1F2EA824F0-3665-00000F5014364AC9

الضغط المقدر	420mpa （60000psi)
ضغط العمل	50-380MPA （7200-55000PSI）
قوة المحرك الرئيسية	37kw (50hp)
قوة تبريد الهواء	0.78 كيلو واط
Dimensions	*190013501100*
وزن	1.3t
أقصى إزاحة	3.7L/دقيقة
نسبة الضغط	1:20
الحد الأقصى لتدفق مضخة الزيت	119L/دقيقة
مواصفات أنابيب المياه عالية الضغط	φ3/8 '

سمات

تقنية تعزيز السائل إلى السائل: زيادة الضغط المستقرة والفعالة ، تضمن الأجزاء المستوردة الاستقرار على المدى الطويل ، والتشغيل الخالي من القلق!
المواد العسكرية من الدرجة العسكرية: مصنوعة من 316L أنابيب فولاذية سلسة ومضادة للعائلة ومضادة للتشويش والمقاومة للتآكل ، زادت المتانة بنسبة 50 ٪ !
طويل للغاية في الصيانة: مبتكر ' TDM ' المتراكم ، يتجاوز العمر 5000 ساعة ، وتوفير القلق والعمل والمال!
المخزن المؤقت ذات السعة الكبيرة: تراكم 1.2 لتر ، ويقلل من فقدان الضغط ، وزيادة الكفاءة بنسبة 20 ٪ !
Beide Brand Motor: جسم الحديد الزهر ، وتوفير الطاقة بنسبة 10 ٪ ، وضوضاء منخفضة وانخفاض الاهتزاز ، والأداء الصلب الصخري!
80 مضخة سوبر تدفق كبير: 119L/دقيقة من الطاقة الفائقة ، تقليل مقاومة خطوط الأنابيب ، ارتفعت الكفاءة بنسبة 30 ٪!
أنابيب إيزو الدولية للزيت: مقاومة للضغط والتقلب ، مما يؤدي إلى استقرار النظام في هذه الصناعة!
تبديل الضغط العالي والمنخفض الذكي: التكيف مع مواد مختلفة ، قطع أدق ، انخفاض بنسبة 50 ٪ في الخشونة! (حصري لإصدار A25+)
تأمين مزدوج لتخفيف الضغط: صمام تخفيف ضغط الماء مرتفع ومنخفض للضغط ، لا توجد زاوية ميتة لحماية السلامة! (A25+ الإصدار اختياري)
7 أنواع من الحماية الذكية: إنذار الصدع ، مراقبة درجة حرارة الزيت ، إغلاق الضغط المنخفض ، حماية المحرك ، تحذير على مستوى السائل ، تحذير انسداد عنصر المرشح ، حماية تسلسل الطور ، الحماية الشاملة للمعدات!
آلية الإغلاق التلقائي: الاستجابة غير الطبيعية للوضع في ثوانٍ ، فإن مخاطر تلف المعدات هي صفر !

خدمتنا

خدمة ما بعد

1. التثبيت المهني والتدريب الشامل (ضمان بدء الإنتاج السريع)

ما نقدمه: تثبيت الآلات المهنية والتكليف من قبل المهندسين المعتمدين ، تليها التدريب المنهجي لمشغليك ومبرمجيك وموظفي الصيانة.
فوائدك:

ذروة الأداء من اليوم الأول: يضمن أن المعدات تعمل في ظل ظروف مثالية من البداية ، وتجنب مشكلات الدقة أو الإخفاقات المحتملة الناجمة عن الإعداد غير السليم.
الفريق الذي تم تمكينه: يتعلم المشغلون استخدام الجهاز بأمان وكفاءة ، مما يقلل من نفايات المواد ومنع الأضرار من خطأ المستخدم ، وبالتالي زيادة الإنتاجية.
الاستجابة الأولى الداخلية: سيتم تجهيز فريقك للتعامل مع الصيانة الروتينية واستكشاف الأخطاء وإصلاحها الأساسي ، وتقليل الاعتماد على مكالمات الخدمة وتوفير الوقت والمال.

2. الدعم الفني السريع والسريع (زيادة الوقت)

ما نقدمه: 24/7 أو دعم ساعة العمل الموسعة عبر الخط الساخن أو الدردشة عبر الإنترنت أو الفيديو ، مجهز بقدرات تشخيصية عن بُعد قوية.
فوائدك:

حل المشكلات الفورية: يتم حل المشكلات البسيطة على الفور من خلال إرشادات الخبراء ، والقضاء على أوقات الانتظار.
التشخيصات عن بُعد الدقيقة: يمكن لفريقنا الفني الوصول عن بُعد نظام جهازك لتحديد السبب الجذري للمشكلة بسرعة ، سواء كان ذلك البرمجيات أو المعلمات أو الأجهزة. يمكن حل أكثر من 80 ٪ من المشكلات عن بُعد ، مما يقلل بشكل كبير من التوقف عن العمل.
تكاليف الخدمة المخفضة: يتجنب الزيارات غير الضرورية في الموقع ، مما يوفر لك نفقات السفر والعمالة مباشرة.

3. توريد موثوق من قطع الغيار والمواد الاستهلاكية (ضمان استمرارية الإنتاج)

ما نقدمه: مراكز الأجزاء المحلية أو الإقليمية المخزنة مع المواد الاستهلاكية عالية الجودة والأصلية (OEM) وقطع الغيار مثل العقيق والفتحات وأنابيب الخلط والأختام ذات الضغط العالي.
فوائدك:

الوصول السريع إلى الأجزاء الحرجة: يمكن تسليم المكونات الرئيسية في غضون 24-48 ساعة ، مما يمنع توقف الإنتاج الطويل أثناء انتظار الأجزاء.
جودة القطع المضمونة: يضمن استخدام أجزاء OEM الأصلية أداء القطع والدقة الأمثل مع تمديد عمر المكونات المرتبطة ، مما يؤدي إلى انخفاض تكلفة الملكية.
المشتريات المبسطة: يعني متجر واحد لأجزاء ذات جودة عالية أنك لا تضيع الوقت والموارد التي تصدر واختبار بدائل أدنى.

4. الصيانة الوقائية والخدمة في الموقع (من الإصلاحات التفاعلية إلى الرعاية الاستباقية)

ما نقدمه: عقود الصيانة الوقائية المجدولة (PM) ، وعند الضرورة ، الإرسال السريع للمهندسين الميدانيين المعتمدين للخدمة في الموقع.
فوائدك:

عمر المعدات الممتد: تحدد الصيانة المنتظمة وتحل المشكلات المحتملة قبل أن تصبح فشلًا كبيرًا ، مما يوسع حياة الماكينة بشكل كبير.
وقت التوقف المتوقع: جدولة الصيانة أثناء فترات راحة الإنتاج المخطط بدلاً من معاناة أعطال غير متوقعة ومكلفة خلال أوقات الذروة.
الإصلاحات الفعالة والفعالة: عندما تكون زيارة الموقع ضرورية ، يصل المهندسون على علم من خلال التشخيصات عن بُعد ومزودة بالأجزاء الصحيحة لحل المشكلة في الزيارة الأولى.

5. الترقيات المستمرة والتحسين (الحفاظ على قيمة استثمارك)

ما نقدمه: تحديثات البرامج العادية ، ومسارات ترقية الأجهزة (على سبيل المثال ، إلى رأس قطع 5 محاور أو مضخة ضغط أعلى) ، واستشارات تحسين العملية.
فوائدك:
