حل أتمتة HEAD Waterjet لقطع ألياف الكربون

اسم العميل: مجموعة التكنولوجيا العالمية

نماذج اتيرجيت: HEAD2515BA / HEAD42037Z برؤوس قطع ذات محاور AB5 مزودة بآليات حفر ومتكاملة مع أذرع آلية

خلفية العميل

العميل عبارة عن مجموعة تقنية مشهورة عالميًا، تستخدم ألياف الكربون في المكونات الهيكلية ضمن أعمالها التجارية 3C (الكمبيوتر والاتصالات والإلكترونيات الاستهلاكية). ومع تزايد أحجام الطلبات وتعقيد المنتجات، فقد سعوا إلى إيجاد تكنولوجيا معالجة جديدة لخفض التكاليف وتحسين الكفاءة.

متطلبات العميل

1. قطع على شكل: معدات قادرة على قطع صفائح ألياف الكربون إلى أشكال معقدة بناءً على الرسومات، مما يلبي احتياجات المنتجات المتنوعة.

2. قطع الطبقات: القدرة على قطع طبقات متعددة من صفائح ألياف الكربون في وقت واحد لتعزيز الكفاءة وتقليل وقت المعالجة.

3. التحميل والتفريغ الآلي: تنفيذ الأذرع الروبوتية للأتمتة وتقليل التدخل اليدوي وخفض تكاليف العمالة.

تصميم الحل

اقترح فريق HEAD Technology الحل المخصص التالي بناءً على متطلبات العميل:

1. قطع دقيق بمحور AB5

• يحقق تعويضًا منحدرًا للحصول على حواف ناعمة وخالية من النتوءات، مما يضمن قطعًا دقيقًا للتصميمات المعقدة.

2. تقنية القطع ذات الطبقات

• من خلال اختبارات مكثفة، تم تحديد الحد الأقصى الأمثل لعدد الطبقات لقطع ألياف الكربون وتركيبات مخصصة مصممة لدعم القطع ذو الطبقات، مما يعزز الكفاءة بشكل كبير.

3. تكامل آلية الحفر

• تمت إضافة آلية حفر إلى منصة القطع من أجل حفر ثقوب الدخول مسبقًا، مما يمنع التصفيح أثناء القطع بنفث الماء ويضمن الجودة الفائقة.

4. التحميل والتفريغ الآلي

• أذرع آلية متكاملة للتحميل والتفريغ تلقائيًا، مما يقلل من مشاركة العمالة ويزيد من كفاءة الإنتاج.

5. منصة القطع المخصصة

• تم تصميم منصة قطع 2.5 م × 1.5 م لتتوافق مع مواصفات المواد للعميل، مما يضمن الاستخدام الأمثل للمعدات.

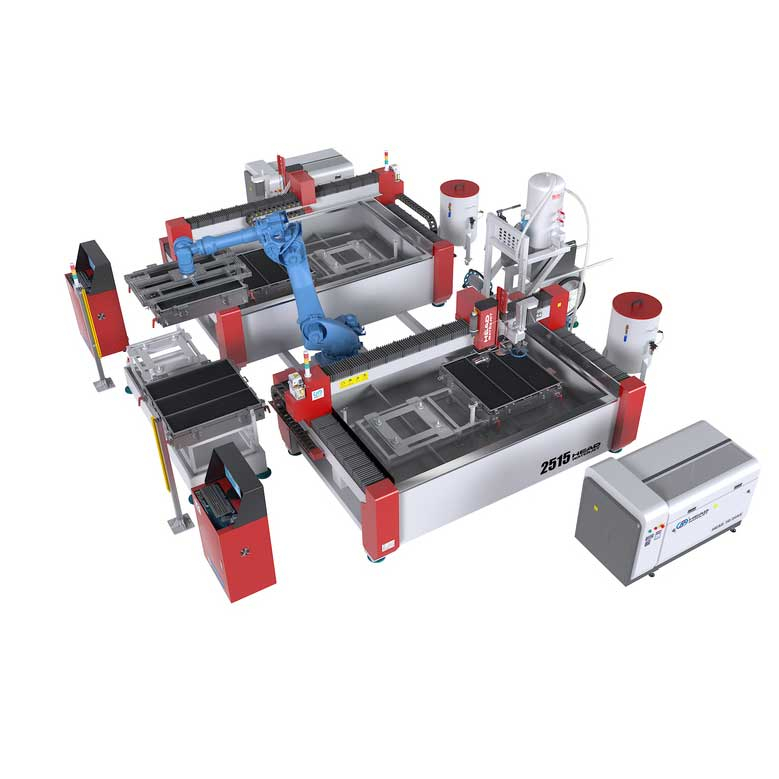

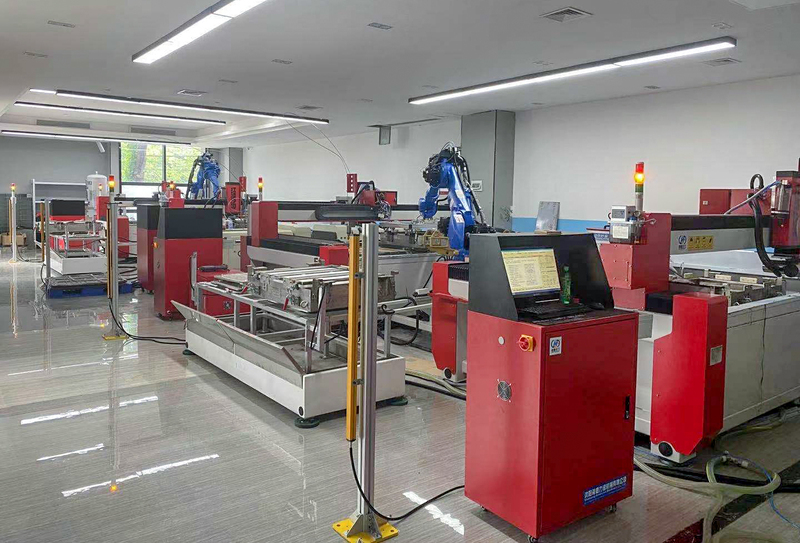

1. حجم المادة المراد قطعها هو 1000*1000 مم من الألواح الليفية؛

2. يتم تكديس مجموعة من الألواح الليفية داخل أداة التثبيت التي تستقبل المواد وتثبتها

3. منصة القطع هي 2515 قطعة واحدة، والتي تعتمد نظام AB ذو 5 محاور وريشة

4. يوجد إطارا قطع ثابتان على كل قطعة واحدة 2515، ويتم وضع أدوات تثبيت المواد على الإطارات المقابلة

5. يتم وضع آلتين قطع 2515 في الخلف، ويتم وضع إطار وضع واحد مع محطتي عمل للتحميل والتفريغ على جانب واحد.

6. يتم وضع ذراع آلي GP180 بين آلتي القطع، وهو المسؤول عن نقل وتحميل وتفريغ أداة التثبيت لآلتي القطع.

7. بعد تحريك الذراع الآلي ووضع أداة التثبيت على إطار القطع، تبدأ آلة القطع في معالجة المواد. بعد اكتمال المعالجة، يحمل الذراع الآلي بشكل متكامل أدوات التثبيت مع المواد إلى إطار التثبيت، ويكرر الخطوات المذكورة أعلاه بعد إزالة المادة.

مزايا المعدات

• قطع الطبقات بكفاءة
  يتيح القطع المتزامن لطبقات متعددة، مما يؤدي إلى تحسين كفاءة الإنتاج بشكل كبير وتقليل وقت المعالجة.

• دقة القطع وتكامل الطبقات
  يضمن تكوين المحور AB5 القطع الدقيق بدون تصفيح أو رفع الحافة.

• الأتمتة
  تعمل الأذرع الآلية للتحميل والتفريغ على تقليل تكاليف العمالة وتعزيز مستويات الأتمتة.

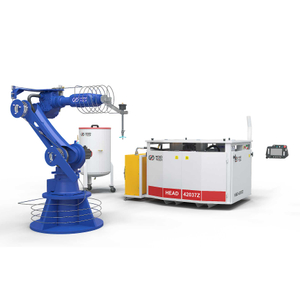

إن GP180-120 عبارة عن نسخة طويلة الذراع من  GP180,  providing  أداء سريع ودقيق لتعزيز الإنتاجية لتطبيقات التعامل مع الحمولة الصافية العالية. يتميز هذا الروبوت بغطاء عمل واسع، ويستخدم ذراعًا علويًا انسيابيًا لسهولة الوصول إلى الأجزاء الموجودة في الأماكن الضيقة. في حين أن نطاق حركة المعصم الواسع يقلل من التداخل مع التركيبات، فإن تصميم التداخل المنخفض يتيح وضع الروبوتات على مسافة قريبة. لم تعد هناك حاجة إلى موازن ميكانيكي ثقيل، وأحدث تقنيات محرك سيرفو Sigma7 عالية الأداء تؤدي إلى سرعات محورية سريعة وتسارع قوي. معصم مع  تصنيفات العزم والقصور الذاتي العالية  يمكّن الروبوت GP180-120 من التعامل بكفاءة مع الحمولات الأكبر والأثقل للحصول على أداء فائق.  بالاشتراك مع مسار الروبوت، يعد هذا الروبوت حلاً مثاليًا لتغذية الألواح الكبيرة بين الآلات أو خلايا العمل المختلفة.

ماكينة قطع ألياف الكربون بنفث الماء
