محور الرأس AC-5
HEAD
وصف المنتج
يحتوي رأس القطع ثلاثي الأبعاد على خمسة محاور، 3 خطية و2 دوارة.لقد تم تصميمه لكل من القطع الثلاثي الأبعاد النقي والقطع ثنائي الأبعاد 1/2 (القطع المسطح المشطوف)، دون فقدان وظيفة القطع ثنائي الأبعاد (المسطح).توفر ميزات التصميم الخاصة به إمكانيات عمل رائعة.لا سيما دورانها اللانهائي في المحور C، مما يتجنب الحاجة إلى الترجيع مع ما يترتب على ذلك من انخفاض في أوقات العمل وانخفاض خطر تقليل جودة القطع.على الإطار الدوار للمحور C، من الممكن توصيل وحدة تعديل الارتفاع والتحكم في مقاومة الاصطدام. IP67 مقاوم للماء/الغبار، يوفر دقة عالية وأداء متين يدوم لفترة أطول.
البعد المتصاعد
معلمات المواصفات
| غرض | تخصيص |
اسم | نوع التيار المتردد لرأس القطع بنفث الماء ذو خمسة محاور |
| Dimensions | 386 × 222 × 698 ملم |
| نصف قطر الدورية | 266 ملم |
| زاوية دوران المحور أ | ±70°/16°~－196° |
| زاوية دوران المحور C | غير محدود (أو ±540 درجة) |
| دقة القطع عند نقطة ثابتة | ± 0.05 ملم |
| وزن | 29 كجم |
طلب
فوائد القطع بنفث الماء ذات 5 محاور:
صلابة عالية للآلية، وتشوه حراري صغير.
• تأثير قطع ممتاز: لا يتم ترك أي نقاط في الزوايا أثناء معالجة الزوايا الحادة للأشكال غير المنتظمة أو الزوايا الحادة المتعاقبة.
• كفاءة المعالجة العالية: يمكن للمحور C أن يدور بشكل غير محدود وسريع، مما يحسن كفاءة المعالجة.
• القطع ثلاثي الأبعاد: مع وظيفة القطع ثلاثية الأبعاد، يتم استخدامه لقطع الفسيفساء على الأجزاء الأسطوانية والمنحنية.
• نطاق تصنيع واسع: يمكنه تحقيق الباركيه الأسطواني، والشطب الكبير، وتصنيع قطع غيار السيارات، وتصنيع المعادن، وقطع المواد المركبة غير المعدنية.

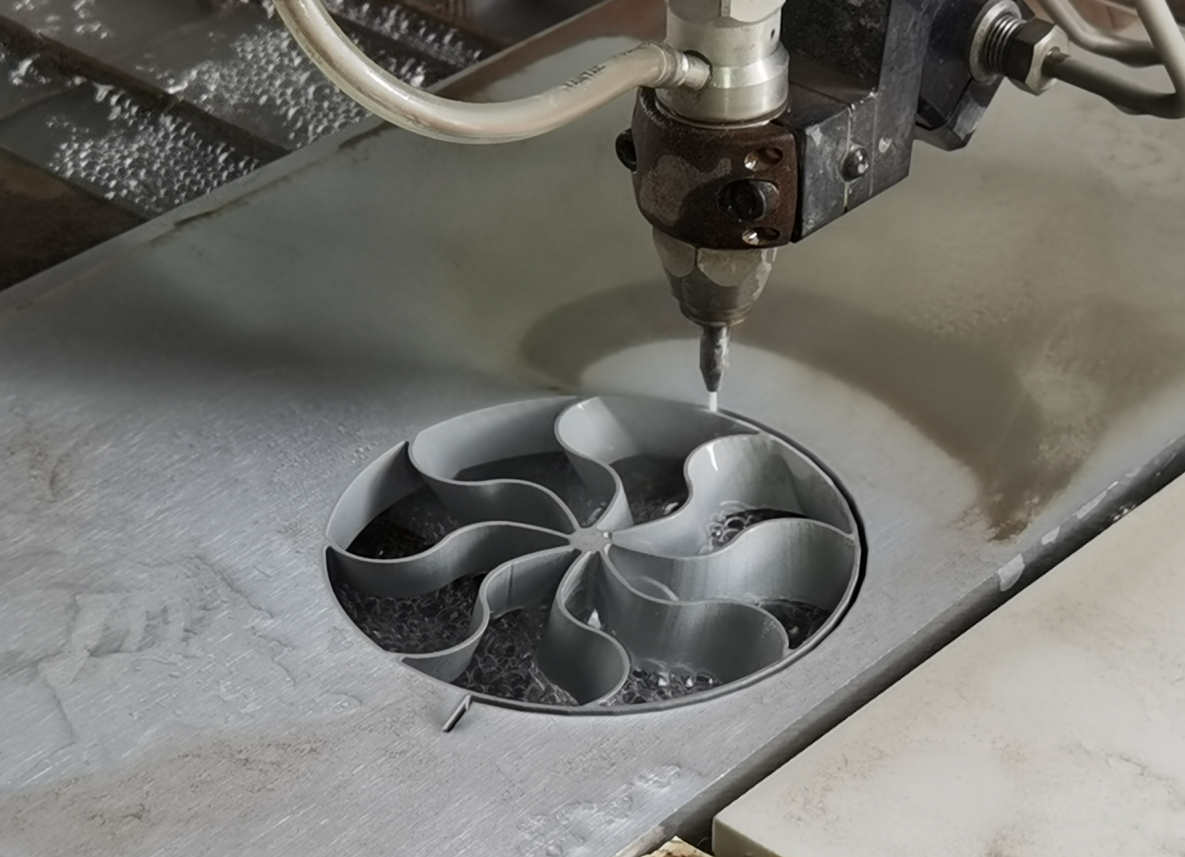

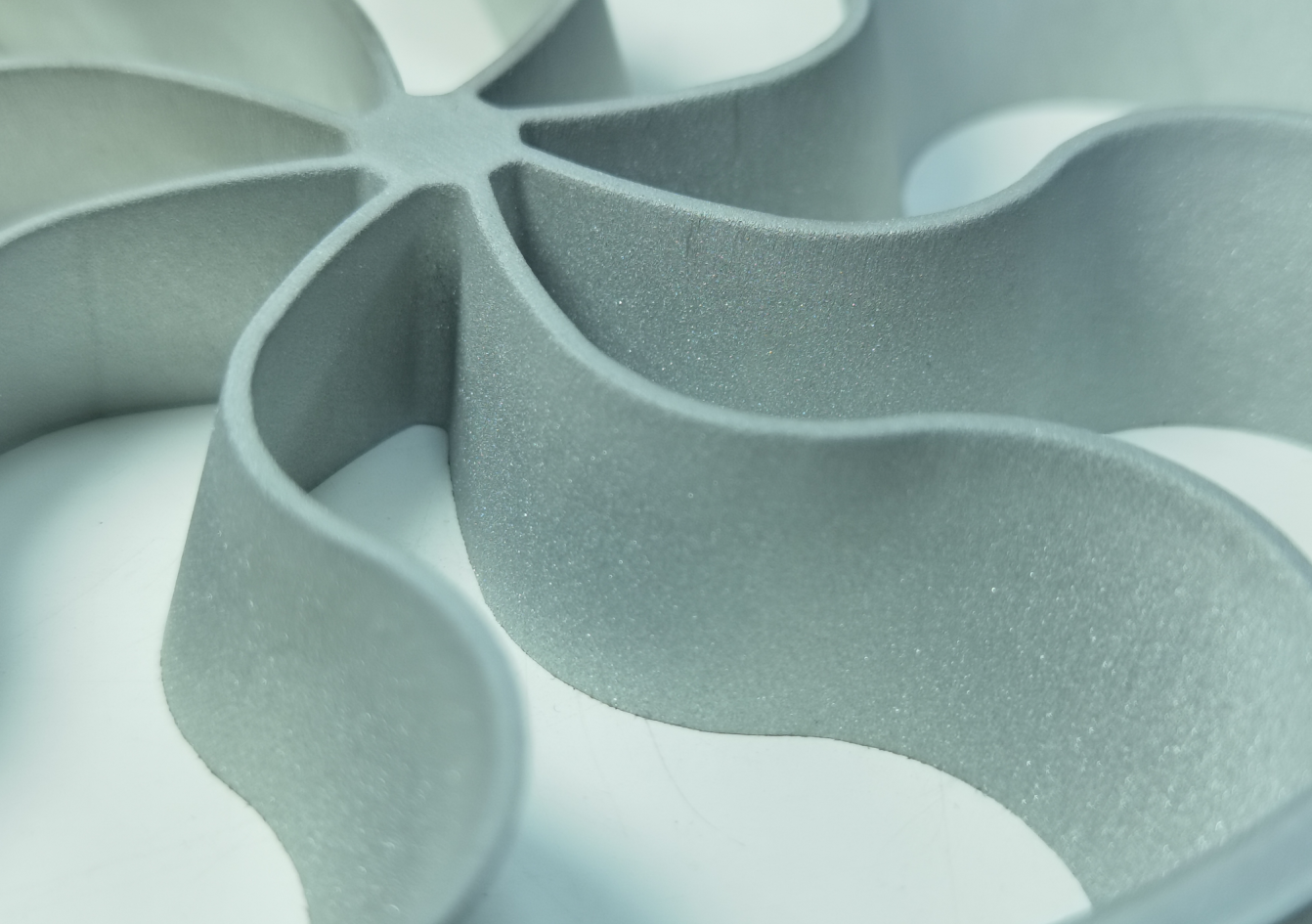

عينة القطع
